有管網七氟丙烷滅火系統
1、系統簡介
七氟丙烷滅火系統由儲瓶、容器閥、液流單向閥、高壓軟管、噴嘴等部件組成。
滅火劑特點
1）、七氟丙烷是一種無色、無味的氣體，對臭氧層的耗損潛能值（ODP）為0，是理想的哈龍滅火劑替代品；
2）、以化學方式和物理方式滅火，是新型高效低毒的滅火劑，它的滅火濃度低，鋼瓶使用量少，所占空間小；
3）、七氟丙烷滅火劑不導電、不含水、不會對電器設備、磁帶、資料等造成損害；
4）、最小設計濃度為7.35%（V/V）；
5）、無毒性反應的最高濃度為（NOAEL）9%（V/V），可用于有人區域。
2、適用場所
1）、電子計算機房、電訊中心、變配電室、精密儀器室；
2）、發電機、浸嘖油槽、變壓器、油開關及其它容易產生火災的裝置；
3）、采油平臺、加油站、油庫等可燃易燃流體庫房及貯罐；
4）、圖書館、資料庫、檔案室、珍品庫；
5）、其它不宜使用水系統滅火的場所。

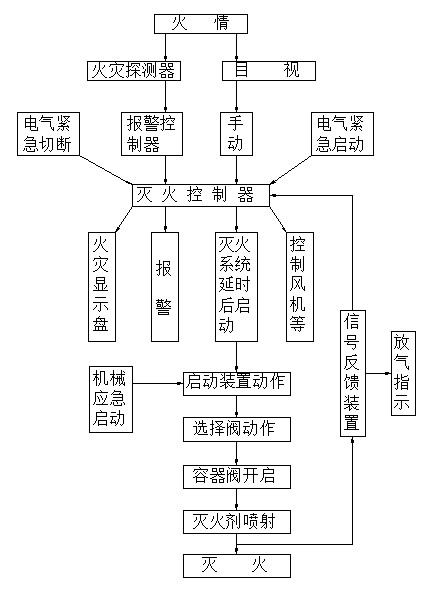

3、系統工作流程圖
技術參數、系統組成
1、系統技術參數
滅火形式：全淹沒滅火
充裝密度：≤1100kg/m3
充裝壓力（20℃）：4.2MPa
滅火劑瓶容積：70L 、90L、 120L、150L、180L
滅火劑噴射時間：≤10s
啟動氣源：N2
使用電源：主電源AC220V、50Hz 備用電源DC24V
啟動方式：電啟動（DC18-DC24V)
氣動啟動：啟動氣體充裝壓力6MPa
應急機械手動啟動：機械操作力≤150N

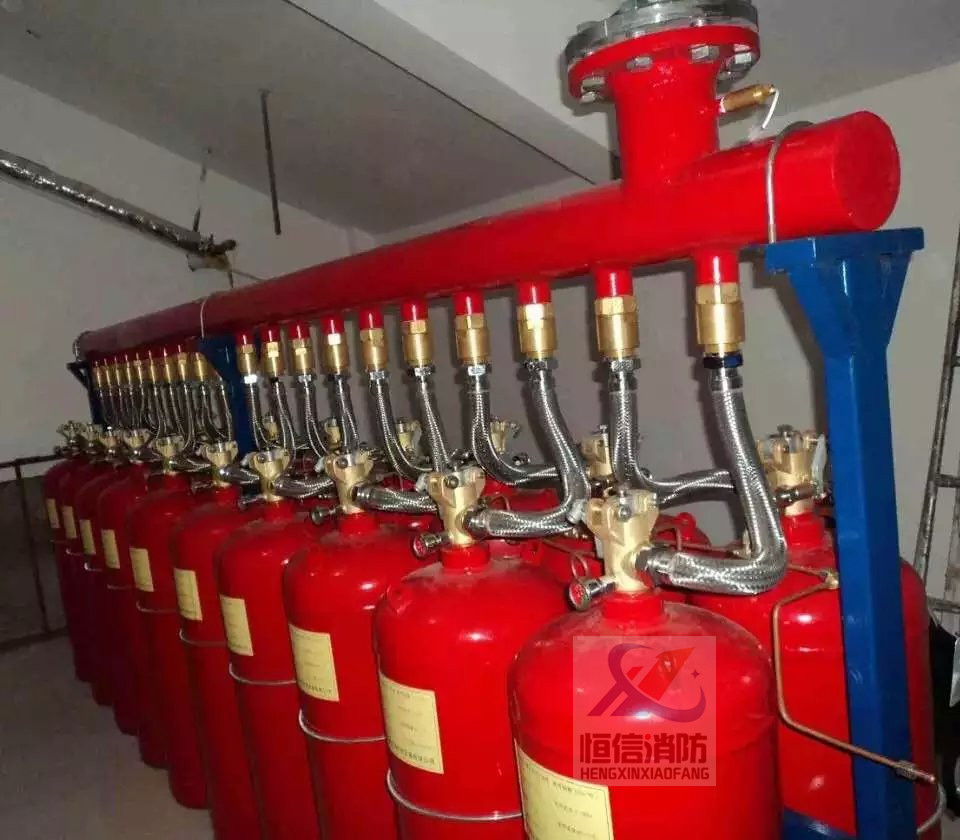

2、七氟丙烷自動滅火系統組成
七氟丙烷自動滅火系統由火災報警系統、滅火控制系統和滅火裝置三大部分組成，滅火裝置由藥劑儲存裝置及管網系統兩部分組成。
系統使用與操作
本系統具有自動、手動及機械應急啟動三種控制方式。
1、 自動狀態下，當防護區一路探測器發出火災信號時，聲光報警器報警，提醒工作人員注意；當第二路探測器亦發出火災信號后，自動滅火控制器開始進入延時階段（0~30S可調），同時發出聯動指令，關閉聯動設備（通風空調、防火卷簾等）。延時過后，向該保護區對應的啟動瓶發出滅火指令，電磁驅動閥動作，啟動滅火系統，滅火劑經管網釋放到防護區內，實施滅火。控制器面板噴放指示燈亮，同時，控制器接收到反饋裝置的反饋信號，防護區門燈顯亮，避免人員誤入。
2、當防護區經常有人工作時，可將滅火控制器內的控制開關置于手動位置，系統由自動狀態轉換到手動狀態。當防護區發生火警時，控制器只發出報警信號，不輸出動作信號，由值班人員確認火警后，按下控制器內的手動啟動按鈕，或擊碎防護區門外緊急啟動按鈕，即可立即啟動系統，噴放滅火劑。
3、當自動、手動都失靈時，可進入儲瓶間內實現機械應急操作啟動。只需撥出對應防護區啟動瓶組上的手動保險銷，拍擊手動按鈕，即可完成整套系統的啟動噴放操作。
